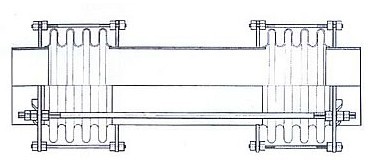

DHB型大拉杆横向波纹补偿器

    DHB型大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。DHB型大拉杆横向波纹补偿器由接管、二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。DHB型大拉杆横向型金属波纹管补偿器（膨胀节 伸缩节 ） 主要用于补偿管系横向位移及产品自身长度范围内的轴向位移，具有管系设计简单，安装方便，补偿量大，无内压推力等优点。DHB型大拉杆横向波纹补偿器目前常被用于口径较大、走向复杂的管线，用以补偿各种空间及平面管系的横向位移。
型号：DN100-DN5000，压力级别0.1Mpa-2.5Mpa
连接方式：1、法兰连接 2、接管连接
横向补偿量：根据用户要求
性能特点：       大拉杆横向型补偿器采用一次液压成型和机械成型技术，并辅助以计算机优化设计、制造，具有尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、耐腐蚀、寿命长，便于安装、产品质量可靠等优点。同时也可根据用户工作环境、条件以及疲劳破坏次数，为用户研制其它类型和用途的波纹补偿器。该产品广泛应用于钢铁、石油、化工、冶金、电力、给排水、建筑等行业。
使用说明：大拉杆横向型波纹器可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。该补偿器由接管﹑二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。该补偿器两个波纹管、长中间接管以及大拉杆等零件构成，它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力，
JDH型大拉杆横向波纹补偿器安装使用注意事项： 1.膨胀节上的小拉杆是安装运输“冷紧”用的，不可作为承力件，产品在管道上安装完毕后，必须将其拆除，方可投入运行。
2.当对膨胀节的横向位移量要求较大或系统压力较高时，可对膨胀节进行“冷紧”，冷紧量是实际横向位移的一半，即1／2Y。冷紧方向与横向位移方向相反进行。
工作温度≤420℃疲劳寿命1500次
技术参数：

公称通径	波数	压力等级MPa	横向补偿量mm/刚度N/mm						大外径尺寸mm
DN			产品长度mm
mm			1200	1500	2000	2500	3000	3500
100	4+4	O.25	107/2.2	243/1.2	354/0.6	465/0.3	-	-	310
		0.6	107/2.2	243/1.2	341/0.6	447/0.3	-	-	310
		1	163/2.2	224/1.2	325/0.6	427/0.3	-	-	310
		1.6	Apr-91	127/2	187/1	247/0.6	-	-	310
		2.5	Aug-94	132/5	194/2	256/1	-	-	31O
125	4+4	O.25	181/2.8	251/1.5	369/0.7	487/O.4	-	-	360
		O.6	172/2.8	239/1.5	351/0.7	463/0.4	-	-	360
		1	161/2.8	224/1.5	330/O.7	435/0.4	-	-	360
		1.6	Nov-99	140/6	209/3	277/2	-	-	360
		2.5	Nov-94	133/6	197/3	262/2	-	-	360
150	4+4	0.25	199/6	278/3.2	410/1.6	542/1.0	-	-	410
		0.6	186/6	259/3.2	382/1.6	506/1.0	-	-	410
		1.O	122/10	170/6	251/3	332/2	-	-	410
		1.6	108/12	153/6	230/3	307/2	-	-	41O
		2.5	82/22	117/12	176/5	234/3	-	-	410
200	4+4	0.25	155/9.4	220/4.9	327/2.25	435/1.4	-	-	480
		0.6	138/9.4	196/4.9	291/2.25	388/1.0	-	-	480
		1.O	101/20	143/10	213/5	283/3	-	-	480
		1.6	75/42	108/21	164/10	220/6	-	-	480
		2.5	59/69	86/35	130/16	176/9	-	-	480
250	4+4	0.25	164/10.2	239/5.1	367/2.4	494/1.5	-	-	580
		0.6	128/21	188/10	287/5	387/3	-	-	580
		1	109/35	159/18	243/8	328/5	-	-	580
		1.6	76/68	116/33	182/14	249/8	-	-	580
		2.5	64/122	98/58	154/25	210/14	-	-	580
300	4+4	O.25	144/17.6	174/8.4	287/3.7	379/2	-	-	660
		0.6	94/50	144/24	228/10	313/6	-	-	660
		1.O	-	127/39	202/17	277/10	352/6	-	660
		1.6	-	169/28	169/28	237/15	299/10	-	660
		2.5	-	91/113	148/47	215/26	262/16	-	660
350	4+4	O.25	100/26	157/14	254/5	352/3	-	-	750
		0.6	83/73	130/34	210/14	292/8	-	-	750
		1	-	117/54	190/23	263/13	337/8	-	750
		1.6	-	95/96	160/38	225/20	291/13	-	750
		2.5	-	81/158	135/63	190/34	246/21	-	750
400	4+4	0.25	-	146/16	238/7	330/4	423/2	-	780
		0.6	-	122/45	199/19	276/10	354/7	-	780
		1.O	-	109/74	177/31	246/17	315/11	-	780
		1.6	-	85/130	144/52	202/28	262/17	-	780
		2.5	-	-	112/88	157/47	203/29	250/20	780
450	4+4	O.25	-	134/20	216/8	299/5	383/3	-	870
		0.6	-	129/40	208/17	289/9	369/6	-	870
		1.O	-	109/68	176/29	244/16	312/1O	-	870
		1.6	-	-	115/9	162/48	210/29	258/20	870
		2.5	-	123/26	86/198	122/105	158/65	193/44	870
500	4+4	O.25	-	119/53	199/11	277/6	355/4	-	920
		O.6	-	99/90	193/22	267/12	342/8	-	920
		1.O	-	-	160/38	222/21	285/13	-	920
		1.6	-	111/54	101/127	43/66	186/41	229/27	920
		2.5	-	108/108	76/284	107/149	140/91	172/62	920
600	4+4	O.25	-	83/220	188/22	265/12	342/7	-	1010
		O.6	-	-	181/43	256/23	331/14	-	1O10
		1	-	98/82	319/88	197/47	254/29	-	1010
		1.3	-	-	98/182	143/93	187/56	232/38	1010
		2.5	-	-	82/307	119/157	156/95	193/63	1010
700	4+4	O.25	-	-	166/32	236/17	305/11	-	1140
		0.6	-	-	161/64	228/34	295/21	263/14	l140
		1.O	-	-	117/132	165/70	214/43	264/29	1140
		1.6	-	-	81/287	199/144	157/86	196/57	1140
800	4+4	O.25	-	-	146/45	208/24	27I/15	334/10	1240
		0.6	-	-	141/93	20l/49	262/30	323/20	1240
		1.O	-	-	102/182	146/95	190/59	235/40	1240
		1.6	-	-	69/402	103/200	137/119	170/79	1240
900	4+4	0.25	-	-	-	184/49	249/28	314/18	1370
		0.6	-	-	-	179/97	242/56	305/37	1370
		1.O	-	-	-	139/17111	188/99	237/64	1370
		1.6	-	-	-	103/369	139/213	176/139	1370
1000	4+4	0.25	-	-	-	194/52	266/30	340/19	1500
		0.6	-	-	-	194/104	266/59	340/38	1500
		1	-	-	-	148/185	204/106	260/68	1500
		1.6	-	-	-	108/146	148/237	189/153	1500
注：如需法兰连接按照JB81－59标准供货．可根据用户要求或其它标准供货。
注：通径超过?1000的大拉杆横向型补偿器请提供相应的参数，如需法兰连接按照JB81—59标准，可根据用户要求或其它标准供货。
