JGD(KXT)-D型橡胶剪切隔振器

产品介绍        JGD型橡胶剪切隔振器是由内、外钢套和中间的合成橡胶组成，经硫化呈中空圆锥体，橡胶部份受剪切力，具有较大的变形范围和较低的固有频率。工作温度范围在-15℃-+80℃。温度变化时，刚度也有所变化：阻尼比C／C。≥0.07。对于水泵、压缩机、通风机、发电机组、冷冻机等机械设备的积极隔振和仪器仪表的消极隔振都有良好的隔振效果。
【产品名称】：JGD型橡胶剪切隔振器
【产品品牌】：恒众
【产品型号】：JG1-1~JG4-2
【减震等级】：A级
【适用环境】：建筑、给排水、轻重工业、冷冻、卫生、水暖、消防、电力等;
【产品特点】：低频率值设计，防震效果好，减震性能良好。 产品优势：      JGD型橡胶剪切隔振器是由内、外钢套和中间的合成橡胶组成，经硫化呈中空圆锥体，橡胶部分受剪切力。固有频率较低；变型范围较大；结构简单、安装方便。可直接安装在机座下，也可用地基螺栓固定安装，使用安全可靠；
产品特点：
      JGD型橡胶剪切隔振器工作温度范围在-15℃ ～ +70℃。温度变化时，刚度也有所变化；阻尼比c/c0＞0.07。本产品对于水泵、压缩机、通风机、发电机组、冷冻机等机械设备的积极隔振，以及仪器仪表的消极隔振都有良好的隔振效果。

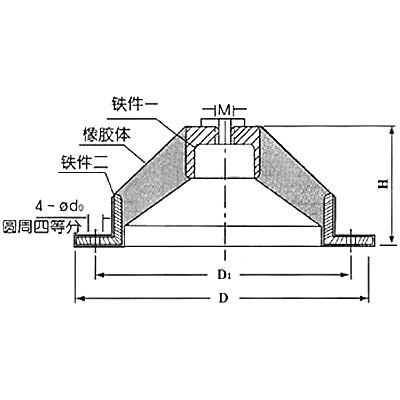

型号	很佳荷载	固有频率	变形	刚度	荷载范围	外形尺寸
						M	D	D1	H	d0
JGD1-1	10	8-14	2-8	20	5-15	M10	100	80	43	8.5
JGD1-2	20	8-14	2-8	36	10-30	M10	100	80	43	8.5
JGD2-1	40	7-12	4-12	60	20-60	M12	150	130	65	8.5
JGD2-2	80	7-12	4-12	90	40-120	M12	150	130	65	8.5
JGD3-1	160	6-11	5-16	120	80-240	M16	200	170	87	12.5
JGD3-2	320	6-11	5-16	200	160-480	M16	200	170	87	12.5
JGD4-1	640	5-9	8-24	300	320-960	M20	290	260	133	12.5
JGD4-2	1280	5-9	8-24	650	640-1920	M20	290	260	133	12.5
