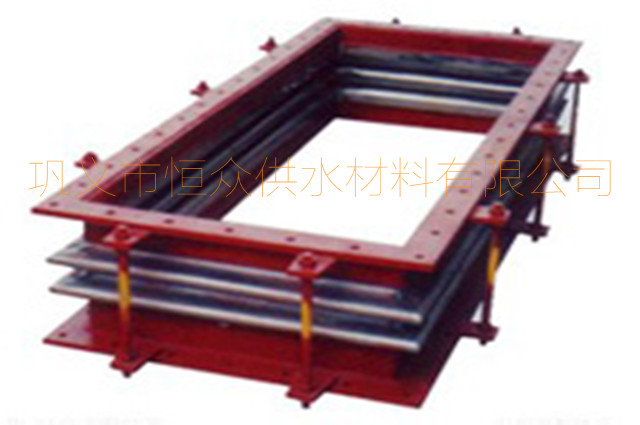

FGFB型矩形波纹补偿器

FGFB型矩形波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。矩形波纹补偿器也可用于降噪减振。在现代工业中用途广泛。作为敏感元件、减震元件、补偿元件、密封元件、阀门元件及管路连接件，广泛应用于自动控制和测量仪表、真空技术、机械工业、电力工业、交通运输及原子能工业等领域。

【产品名称】：FGFB型矩形波纹补偿器

【产品别名】：矩形波纹补偿器

【产品规格】：【DN300mm-DN2000mm】

【产品认证】：ISO9001-2008

【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】：碳钢，球墨铸铁，不锈钢.

【产品颜色】：蓝色，可根据客户要求调色.

【工作温度】：-40度至80度

性能特点

热力管线在施工中因为不可避免地会产生不同程度的同心度偏差或敷设应力，从而使运行中的热力管线严重偏离设计位置，因此导致波纹管补偿器在运行中受到不同程度的弯曲应力，影响波纹补偿器的正常工作，甚至缩短波纹补偿器的使用寿命，给热力管线的*运行留下了隐患。避免波纹补偿器受到弯曲应力的破坏，是热力管线施工中不可忽视的关键环节。

1.在管道穿越基础梁或地下室墙的时候，为了避免基础的沉降对管道的压力，需要安装方形补偿器。
2.在热力管道过长的情况下，需要安装方形补偿器来减小热涨冷缩对管道的拉伸。
3.FGFB矩形波纹补偿器采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性（－235℃ ～ +450℃)，在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等

使用安装

矩形波纹补偿器安装和使用要求：
1.补偿器在安装前应先检查其型号、规格及管道配置情况，需契合设计要求。
2.对带内套筒的补偿器应注意使内套筒子的方向与介质活动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
3.需要进行“热紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4.严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5.安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6.管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7.补偿器所有勾当元件不得被外部构件卡死或限制其勾当范围，应保证各勾当部位的正常动作。
8.水压试验时，应对装有补偿器管路端部的次活动管架进行加固，使管路不产生移动或转动。对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水浑洗液的96氯离子含量不超过25PPM；
9.水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。
10.与补偿器波纹管接触的保温材料应不含氯。
