VSSJAF 型双法兰可拆卸传力接头

别名：双法兰伸缩器 双法兰传力接头
型号：VSSJAF(C2F)型
规格：DN65mm-DN3200mm
VSSJAF(C2F)双法兰松套传力接头简单介绍：
    c2f型双法兰松套传力接头是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起 来，使其成为整体，并有一定的位移量，方便安装。可承受管线的轴向压力。这样就可以在安装维修 时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一 定保护作用。

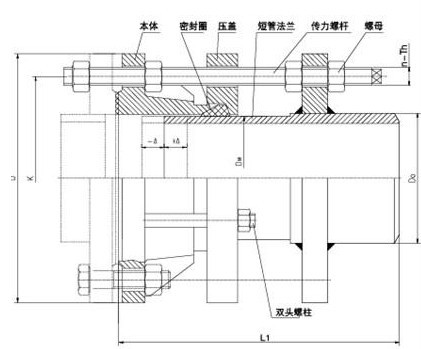

VSSJAF(C2F)双法兰松套传力接头结构示意图：
VSSJAF(C2F)双法兰松套传力接头优势：
    在管道中发挥着连接作用的就是传力接头是中国的净水排污行业中不可缺少的设备，在整个排污的环 节中发挥着不可缺少的作用。正因为如此，传力接头在净水行业中以飞快的速度往前发展。中国不仅 是一个农业大国，也是一个机械大国，每个城镇都建立着各种工厂，工厂排放出来的污水要进行合理 的排泄，而不能对村庄和人民造成污染危害。
VSSJAF(C2F)双法兰松套传力接头用途：
    传力接头的适用介质在整个管道系统中的用途，这个产品在整个管道系统是起的一个连接作用的，管 道系统是用来传输物质，主要适用于以下等等物质,煤气、空气、原油、燃油、生活污水、润滑油、 淡水、输送海水、冷热水、饮用水、成品油、并且这些物质的温度是不高于250度的蒸汽和颗粒粉状 等介质的。因为这些物质主要是通过管道进行传输，管道传输过程中，这些物质肯定会经过传力接头 或者伸缩接头这个连接处，那么连接处直接就关系到整个管道系统是否是一个良性的传输过程，这个用途是非常重要而且直观的，其中微妙之处就在于连接，一个传承，一个传力，这就是伸缩接头的用途。

公称通径DN	管子外径DW	法兰连接尺寸					密封面d	总长L	安装尺寸L1	调节量 △
		法兰外径D	螺栓孔中心圆直径K	螺栓孔径DO	螺栓
					n/个	Th
65	76	185	145	18	4	M16	118	330	200	20
80	89	200	160		8		132
100	114	220	180				156
125	140	250	210				184
150	168	285	240	22		M20	211	340
200	219	340	295				266
250	273	395	350		12		319
300	325	440	400				370	370	220	25
350	377	505	460		16		429
400	426	565	515	26		M24	480	380
450	480	615	565		20		530
500	530	670	620				582
600	630	780	725	30	24	M27	682	420	240
700	720	890	840				794
800	820	1015	950	33		M30	901	560	350	30
900	920	1115	1050		28		1001
1000	1020	1230	1160	36		M33	1112
1200	1220	1455	1380	39	32	M36	1328	600	370
1400	1420	1675	1590	42	36	M39	1530	630
1600	1620	1915	1820	48	40	M45	1750	670	380
1800	1820	2115	2020		44		1950
2000	2020	2325	2230		48		2150	690	400
2200	2220	2550	2440	56	52	M52	2370	730
2400	2420	2760	2650		56		2570
2600	2620	2960	2850		60		2780	820	450	40
2800	2820	3180	3070		64		3000
3000	3020	3405	3290	60	68	M56	3210
