VSSJA-2(B2F)型双法兰限位伸缩接头





【产品名称】：VSSJA-2(B2F)双法兰限位伸缩接头
【产品别名】：双法兰伸缩接头  双法兰限位伸缩器
【产品规格】：【DN40mm-DN3000mm】
【产品认证】：ISO9001-2008
【产品压力】：0.25--2.5
【执行标准】：GB/T12465-2007
【连接方式】：法兰和焊接
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，不锈钢.
【产品颜色】：蓝色 l绿色 可根据客户要求调色.
【工作温度】：-40度至160度
产品介绍：      B2F（VSSJA-2）双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置，在大伸缩量处用双螺母锁定。B2F（VSSJA-2）双法兰限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道自由伸缩，锁定伸缩量，确保管道的安全运行。
产品优势：      B2F（VSSJA-2）双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置，在大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其大伸缩量就起到限位，确保管道的安全运行，特别适用于有振动或有一定斜度及拐弯的管路中的连接。
     该产品伸缩量大、安装方便快捷。适用于两端法兰连接的管道上面。B2F(VSSJA-2)双法兰限位伸缩接头能够实现管道轴向位移的补偿，并且能够大大减少管道运行时的轴向推力，从而延长管道的使用寿命，保护线路的安全运行。并且安装在管道线路上能够方便阀门的拆装与维护，并且能够克服地陷对管道线路造成的不良影响。
产品特点：      B2F(VSSJA-2)双法兰松套限位伸缩接头适用于管道线路两端都是法兰连接。安装时调整产品两端与管道或法兰的安装长度，对角均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，管道的安全运行。1 伸缩量大，使用寿命长。2 方便阀门的拆装，有利于管线的定期维护。3 本产品能够有效地起到保护管线避免受到地陷带来的不良影响。4 材质优良，运行稳定。B2F(VSSJA-2)双法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
产品安装：      B2F型双法兰松套限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。
     双法兰松套限位伸缩接头型号VSSJA一2或B2F型，管道两边法兰的连接方式，安装在管道上可以和阀门连接，既补偿了管道的伸缩量又对阀门的维修提供了方便。
双法兰松套限位伸缩接头是由松套伸缩接头和一个法兰限位短管组合而成。双法兰松套限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

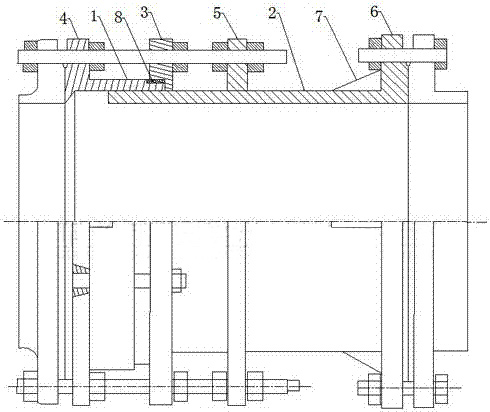

产品示意图：

技术参数：

法兰松套限位伸缩接头基本尺寸(PN0.6 1.0MPa)

公称尺寸 DN	管子外径DW		外形尺寸			伸缩量δ	法兰连接尺寸
	DW	D0	L	L2	L1		0.6Mpa			1.OMpa
							D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-￠14	185	145	4-￠18
80	89	89					190	150	4-￠18	200	160	8-￠18
100	108	108					21O	170		220	180
	114	114
125	133	133					240	200	8-￠18	250	210
	140	140
150	159	159					265	255		285	240	8-￠23
	168	168
200	219	219					320	280		340	295
250	273	273					375	335	12-￠18	395	350	12-￠23
300	325	325	350	370	130	±32.5	440	395	12-￠23	445	400	16-￠22
350	377	377					490	445		505	460	16-￠26
400	426	426					540	495	16-￠23	565	515	20-￠26
450	480	480					595	550		615	565
500	530	530					645	600	20-￠23	670	620	20-￠30
600	630	630					755	705	20-￠27	780	725	24-￠30
700	720	720					860	810	24-￠27	895	840	24-￠33
800	820	820	590	600	220	±65	975	920	24-￠30	1015	950	28-￠33
900	920	920					1075	1020		1115	1015	28-￠36
1000	1020	1020					1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1220					1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1424		640			1630	1560	36-￠36	1675	1590	36-￠42
1600	1620	1624					1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	1824					2045	1970	44-￠39	2115	2020	44-￠48
2000	2020	2026					2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2226					2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2426					2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	2626	600	710	240	±75	2905	2810	60-￠48	2960	2850	60-￠56
2800	2820	2826					3115	3020	64-￠48	3180	3070	64-￠56
3000	3020	3026					3315	3220	68-￠48	3405	3290	68-￠60
3200	3220	3230					3525	3430	72-￠48	-	-	-
3400	3420	3432					3735	3640	76-￠48	-	-	-
3600	3620	3632					3970	3860	80-￠56	-	-	-

法兰松套限位伸缩接头基本尺寸(PN1.6 2.5Mpa)

公称尺寸DN	管子外径DW		外形尺寸			伸缩量δ	法兰连接尺寸
	Dw	do	L	L2	L1		1.6Mpa			2.5Mpa
							D	K	n-do	D	K	n-d0
65	76	76	340	340	105	±25	185	145	4-￠14	185	145	8-￠18
80	89	89					200	160	8-￠18	200	160
100	108	108					220	180		235	190	8-￠22
	114	114
125	133	133					250	210		270	220	8-￠26
	140	140
150	159	159					285	240	8-￠22	300	250
	168	168
200	219	219					340	295	12-￠22	360	31O	12-￠26
250	273	273					405	355	12-￠26	425	370	12-￠30
300	325	325	350	370	130	±32.5	460	410		485	430	16-￠30
350	377	377					520	470	16-￠26	555	490	16-￠33
400	426	426					580	525	16-￠30	620	550	16-￠36
450	480	480					640	585	20-￠30	670	600	20-￠36
500	530	530					715	650	20-￠33	730	660
600	630	630					840	770	20-￠36	845	770	20-￠39
700	720	720					910	840	24-￠36	960	875	24-￠42
800	820	820	590	600	220	±65	1025	950	24-￠39	1085	990	24-￠48
900	920	920					1125	1050	28-￠39	1185	1090	28-￠48
1000	1020	1020					1255	1170	28-￠42	1320	121O	24-￠56
1200	1220	1220					1485	1390	32-￠48	1530	1420	32-￠56
1400	1420	1424		640			1685	1590	36-￠48	1755	1640	36-￠62
1600	1620	1624					1930	1820	40-￠56	1975	1860	40-￠62
1800	1820	1824					2130	2020	44-￠56	2195	2070	44-￠70
2000	2020	2026					2345	2230	48-￠62	2425	2300	48-￠70
