型号：VSSJAFC(CC2F)型
规格：DN65mm-DN3200mm
VSSJAFC(CC2F)型可拆式双法兰传力接头简单介绍： VSSFAF(CC2F)型可拆式双法兰传力接头：安装在管道上后，根据所需的伸缩的伸缩距离进行限位，拧紧螺母，弹性密封圈在螺母压盖的作用下依靠相互斜度，紧压在管子外圈起密封和连接作用，主要和管道阀门连接不但起到管道补偿作用，更方便了阀门的维修及更换。

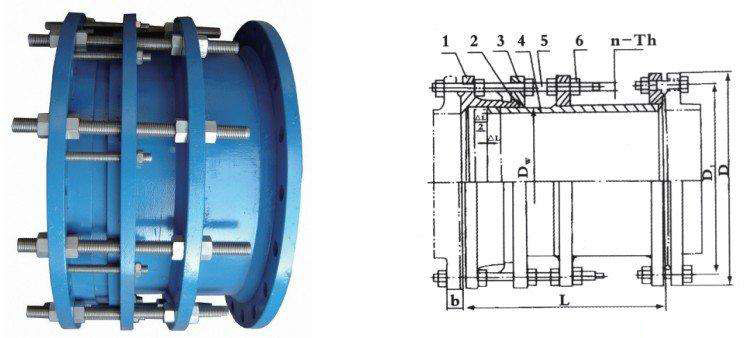

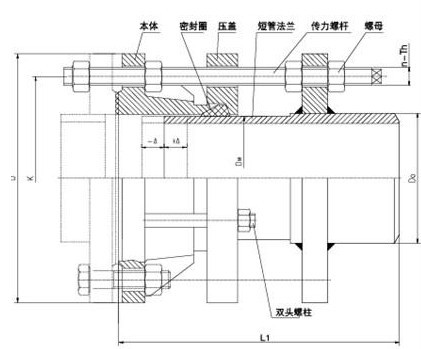

VSSJAFC(CC2F)型可拆式双法兰传力接头结构示意图：
碳钢或不锈钢的传力接头（补偿接头），公称通经≤400mm的，其限位短管、短管法兰的筒体宜用无缝钢管，质量应符合GB/T8168或GB/T14976的要求，公称通经≥450mm的，其上述筒体宜用钢板卷筒焊接制造，焊管的质量应符合GB/T9711.2的规定。
球墨铸铁补偿接头（传力接头）由限位短管，短管法兰的筒体质量应符合ISO2531的要求。
补偿接头（传力接头）用碳钢固件应热镀锌处理，涂层厚度要求按GB/T13912的规定
补偿接头（传力接头）的零件表面不应有裂纹、结疤、折叠、分层等缺陷，并不得有擦伤、沟槽或碰撞形成的明显凹陷。
2、限位螺钉：船用压盖松套伸缩接头应设限位螺钉。
3、表面防护：用于海水等腐蚀介质的碳钢、球墨铸铁补偿接头，器表面应进行涂塑或热镀锌或镍磷涂层等特涂处理，其要求应分别符合GB/T13912 GB/T13913 CJ/T120的规定，用于滑油等介质的碳钢、球墨铸铁补偿接头，器表面宜用环氧涂层或在其表面涂防锈漆。
4、强度：补偿接头本体的强度应能承受1.5倍公称压力的压力，保压5min,不得有渗漏和明显的塑性变形。
5、密封性：补偿接头密封副应能承受1.25倍公称压力的压力，保压5min,不得有泄漏
6、可挠量和偏心量
A类补偿接头（松套伸缩接头）在下表规定的可挠量、偏心量和1.25倍公称压力的压力下，不得有泄漏。
7、卫生
用于输送生活饮用水的补偿接头的材质卫生要求应符合GB/T17219的规定。
8、防火
用于消防管路的补偿接头应符合有关船级社规范规定的耐高温防火要求。
VSSJAFC型可拆式双法兰传力接头实验方法： 材料检查：补偿接头主要零件材料按材质单验收
外观检查：补偿接头外观检验在日光或灯光照明下用目测法检验（可用5倍放大镜），涂层厚度用测厚仪检验。结果应符合5.2.5.3和5.4要求。
尺寸检验：用精度符合规定极限偏差要求的通用量具检查。结果符合4.3要求
密封性实验：将补偿接头本体安装在试验台上，实验压力为1.25倍公称压力，保压5min,实验介质为自来水，实验用压力表的精度不低于1.5级，表的大量程为1.5-2.0倍的实验压力，结果应符合5.6要求。
强度实验：密封性实验完成后，加大实验压力至1.5倍公称压力，保压5min.结果应符合5.5要求。
可挠量实验：将松套伸缩接头安装在挠曲试验台上，两端连接管调至同一轴线上，将一端端部顶至表规定的可挠量处，实验压力为1.25倍公称压力，保压5min,结果应符合5.7要求。
偏心量实验：将松套伸缩接头安装在偏心试验台上，两端连接管调至同一轴线上，将一端连接管呀至表规定的偏心量处，实验压力为1.25倍公称压力，保压5min.结果应符合5.7要求。
|
公称通径DN |
管子外径
Dw
|
外形尺寸 |
法 兰 连 接 尺 寸 |
||||||||
|
L |
△L |
0.6MPa |
1.0MPa |
||||||||
|
D |
D1 |
n-Th |
b |
D |
D1 |
n-Th |
b |
||||
|
65 |
76 |
200
|
40
|
160
|
130
|
4-M12
|
16
|
185
|
145
|
4-M16
|
20
|
|
80 |
89
|
190
|
150
|
4-M16
|
18
|
200
|
160
|
8-M16
|
22
|
||
|
100 |
114 |
210 |
170 |
220 |
180 |
24 |
|||||
|
125 |
140 |
240 |
200 |
8-M16 |
20 |
250 |
210 |
26 |
|||
|
150 |
168 |
265 |
225 |
285 |
240 |
8-M20 |
|||||
|
200 |
219 |
320 |
280 |
22 |
340 |
295 |
28 |
||||
|
250 |
273 |
375 |
335 |
12-M16 |
24 |
395 |
350 |
12-M20 |
|||
|
300 |
325 |
220 |
50 |
440 |
395 |
12-M20 |
24 |
445 |
400 |
12-M20 |
28 |
|
350 |
377
|
490
|
445
|
26
|
505
|
460
|
16-M20
|
30
|
|||
|
400 |
426 |
540 |
495 |
16-M20 |
28 |
565 |
515 |
16-M24 |
32 |
||
|
450 |
480 |
595 |
550 |
615 |
565 |
20-M24 |
32 |
||||
|
500 |
530 |
645 |
600 |
20-M20 |
30 |
670 |
620 |
34 |
|||
|
600 |
630 |
240 |
755 |
705 |
20-M24 |
780 |
725 |
20-M27 |
36 |
||
|
700 |
720 |
860 |
810 |
24-M24 |
32 |
895 |
840 |
24-M27 |
40 |
||
|
800 |
820 |
350 |
60 |
975 |
920 |
24-M27 |
34 |
1015 |
950 |
24-M30 |
44 |
|
900 |
920 |
1075 |
1020 |
24-M27 |
36 |
1115 |
1050 |
28-M30 |
46 |
||
|
1000 |
1020 |
1175 |
1120 |
28-M27 |
1230 |
1160 |
28-M33 |
50 |
|||
|
1200 |
1220 |
370 |
1405 |
1340 |
32-M30 |
40 |
1455 |
1380 |
32-M36 |
56 |
|
|
1400 |
1420 |
1630 |
1560 |
36-M33 |
44 |
1675 |
1590 |
36-M39 |
62 |
||
|
1600 |
1620 |
380 |
1830 |
1760 |
40-M33 |
48 |
1915 |
1820 |
40-M4 |
68 |
|
|
1800 |
1820 |
2045 |
1970 |
44-M36 |
50 |
2115 |
2020 |
44-M45 |
70 |
||
|
2000 |
2020 |
400 |
2265 |
2180 |
48-M39 |
54 |
2325 |
2230 |
48-M45 |
74 |
|
|
2200 |
2220 |
2475 |
2390 |
52-M39 |
60 |
2550 |
2440 |
52-M52 |
80 |
||
|
2400 |
2420 |
2685 |
2600 |
56-M39 |
62 |
2760 |
2650 |
56-M52 |
82 |
||
|
2600 |
2620 |
450 |
80 |
2905 |
2810 |
60-M45 |
64 |
2960 |
2850 |
60-M52 |
88 |
|
2800 |
2820 |
3115 |
3020 |
64-M45 |
68 |
3480 |
3070 |
64-M52 |
94 |
||
|
3000 |
3020 |
3315 |
3220 |
68-M45 |
70 |
3405 |
3290 |
68-M56 |
100 |
||
|
3200 |
3220 |
3525 |
3430 |
72-M45 |
76 |
|
|||||
