【压 力】：PN0.6-1.6
【温 度】：-20----135°C
【阀体材质】：铸铁、球墨铸铁、碳钢、不锈钢等
【适用介质】：淡水、污水、海水、弱酸碱等
双法兰涡轮蝶阀主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统排水用，尤为适用自来水管路上作为调节流量设备使用。
D341X法兰软密封衬胶蝶阀，适用于温度≤120℃，公称压力≤1.6MPa，综合了偏心法兰蝶阀和中线对夹蝶阀的部分优点，填补了偏心法兰蝶阀与中线对夹蝶阀之间的一块空白。D341X法兰软密封衬胶蝶阀阀体内腔过流部分采用硫化衬胶设计，阀体阀座结合为一整体，具有良好的密封性能。
2、法兰软密封蝶阀的阀座、阀体有机地结合为一体，使阀门具有较长的使用寿命
3、D341X法兰软密封衬胶蝶阀的轴板无销连接、结构紧凑，法兰连接，安装便捷
4、法兰软密封蝶阀90°启闭，蜗轮传动，操作扭矩小
5、D341X法兰软密封衬胶蝶阀双向密封，性能优良，零件加工性能优越
6、流量特性趋于直线，调节性能好
|
阀门执行标准
|
名称
|
设计及制造
|
结构长度
|
试压标准
|
上法兰尺寸
|
侧法兰尺寸
|
||
|
参照标准
|
GB/T 12238-2008
|
GB/T 12221-2008
|
GB/T 13927-2008
|
ISO 5211
|
GB/T 17241.6-2008
|
|||
|
主要零部件信息
|
名称
|
1-阀体
|
2-阀座
|
3-蝶板
|
4-阀轴
|
5-涡轮
|
||
|
材质
|
球墨铸铁DI
|
三元乙丙橡胶EPDM
|
不锈钢304
|
不锈钢410
|
组件
|
|||
|

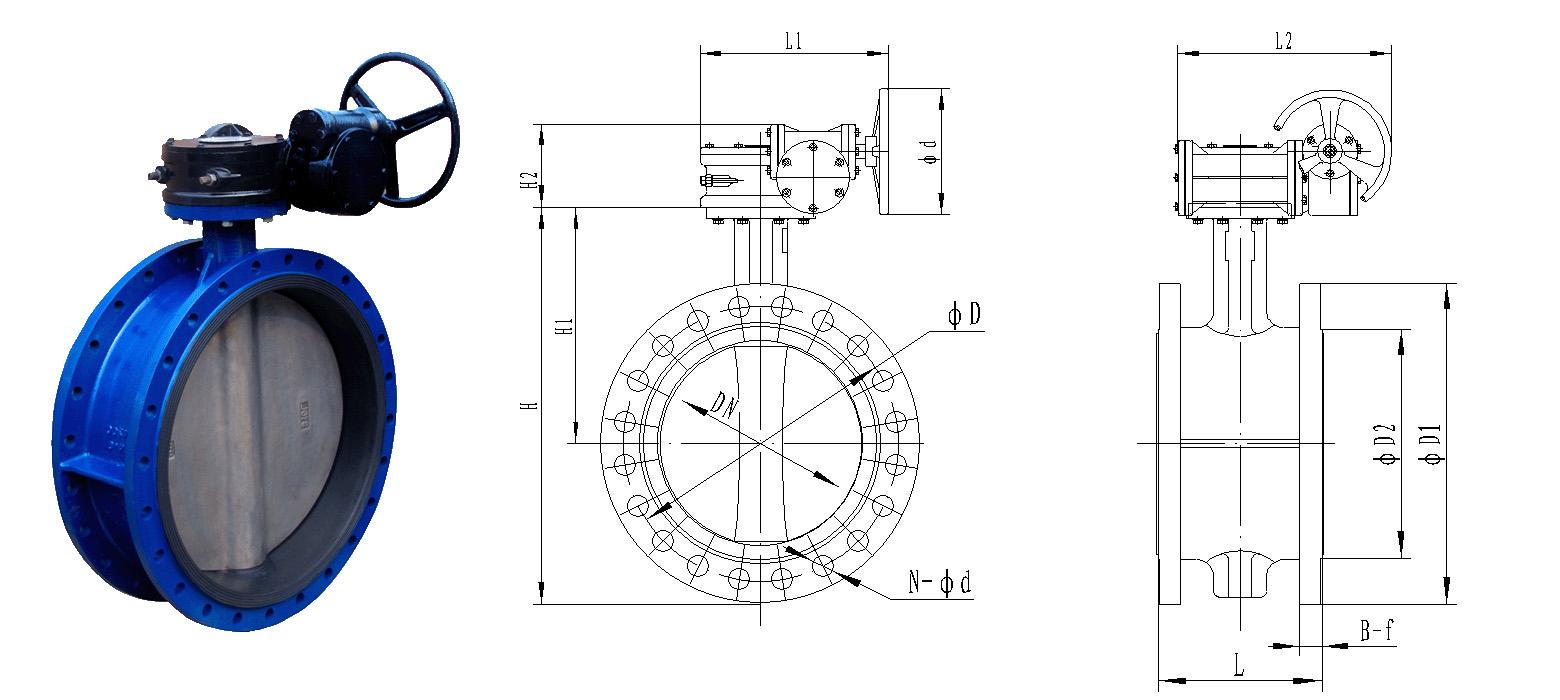

尺寸信息
|
DN
|
NPS（英寸）
|
A
|
B
|
C
|
L
|
D
|
n-φd
|
|
DN50
|
2"
|
69.5
|
126.5
|
32
|
108
|
125
|
4-φ19
|
|
|
DN65
|
2.5"
|
72
|
136
|
32
|
112
|
145
|
4/8-φ19
|
|
|
DN80
|
3"
|
88
|
146
|
32
|
114
|
160
|
8-φ19
|
|
|
DN100
|
4"
|
96.5
|
158
|
32
|
127
|
180
|
8-φ19
|
|
|
DN125
|
5"
|
115
|
179
|
32
|
140
|
210
|
8-φ19
|
|
|
DN150
|
6"
|
126
|
197
|
32
|
140
|
240
|
8-φ23
|
|
|
DN200
|
8"
|
161
|
230
|
45
|
152
|
295
|
12-φ23
|
|
|
DN250
|
10"
|
199
|
271
|
45
|
165
|
355
|
12-φ28
|
|
|
DN300
|
12"
|
215
|
305
|
45
|
178
|
410
|
12-φ28
|
|
|
DN350
|
14"
|
261
|
350
|
45
|
190
|
470
|
16-φ28
|
|
|
DN400
|
16"
|
290
|
381
|
51
|
216
|
525
|
16-φ31
|
|
|
DN450
|
18"
|
307
|
392
|
51
|
222
|
585
|
20-φ31
|
|
|
DN500
|
20"
|
340
|
441
|
57
|
229
|
650
|
20-φ34
|
|
|
DN600
|
24"
|
396
|
500
|
70
|
267
|
770
|
20-φ37
|
|
|
DN700
|
28"
|
496
|
567
|
66
|
292
|
840
|
24-φ37
|
|
|
DN800
|
32"
|
543
|
641
|
66
|
318
|
950
|
24-φ40
|
|
|
DN900
|
36"
|
584
|
692
|
118
|
330
|
1050
|
28-φ40
|
|
|
DN1000
|
40"
|
638
|
735
|
142
|
410
|
1170
|
28-φ43
|
|
|
DN1200
|
44"
|
763
|
917
|
150
|
470
|
1390
|
32-φ49
|
|
