H44T旋启式止回阀适于工作温度≤100℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。
结构特点： 结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
阀瓣关闭快速，水锤压力小
水平或垂直管道均可使用，安装方便
流道通畅、流体阻力小
动作灵敏、密封性能好
阀瓣行程短、关阀冲击力小
整体结构、简单紧凑、造型美观
使用寿命长、可靠性高
作用原理及结构说明： 作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面
结构说明： 结构形式：旋启式单阀瓣
驱动方式：对焊连接
连接形式：对焊连接
阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度
主要性能规范：
|
公称压力PN(Mpa) |
1.0 |
工作温度℃ |
|
|
|
试验压力P(Mpa) |
密封 |
1.1 |
常温 |
|
|
强度 |
1.5 |
|||
|
工作压力(Mpa) |
P |
1.0 |
≤100℃ |
|
主要零件材料：
|
零件名称 |
材料 |
|
阀体、阀板、阀盖、摇杆 |
灰铸铁 |
|
销轴 |
不锈钢 |
|
密封圈 |
铜合金 |
|
垫片 |
橡胶石棉板 |

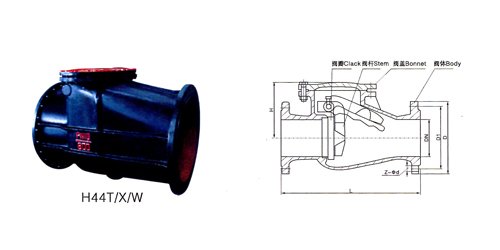

主要外形尺寸、连接尺寸及重量：
|
公称通径DN(mm) |
尺寸(mm) |
重量(kg) |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
||
|
80 |
310 |
195 |
160 |
135 |
22 |
4-18 |
161 |
39 |
|
100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
178 |
50 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
233 |
98 |
|
200 |
500 |
335 |
295 |
265 |
26 |
8-23 |
262 |
133 |
|
300 |
700 |
440 |
400 |
368 |
28 |
12-23 |
350 |
248 |
